Pangkalan mesin CNC (Kawalan Berangka Komputer) adalah asas di mana proses pemesinan keseluruhan dibina. Sebagai pembekal asas mesin CNC berkualiti tinggi, saya memahami kepentingan kritikal pemasangan yang betul. Pangkalan mesin CNC yang dipasang dengan baik bukan sahaja memastikan kestabilan dan ketepatan mesin tetapi juga memanjangkan hayat perkhidmatannya. Dalam blog ini, saya akan membimbing anda melalui langkah -langkah memasang pangkalan mesin CNC dengan betul.
Langkah 1: Penyediaan Tapak
Sebelum membawa pangkalan mesin CNC, adalah penting untuk menyediakan tapak pemasangan. Pertama, pilih lokasi yang rata, bersih, dan bebas dari getaran. Getaran boleh menjejaskan ketepatan proses pemesinan, jadi elakkan kawasan berhampiran jentera berat atau zon lalu lintas yang tinggi.
Ukur lantai untuk memastikan tahapnya. Penyimpangan lebih daripada beberapa milimeter boleh menyebabkan masalah semasa pemasangan dan operasi mesin. Anda boleh menggunakan tahap semangat atau tahap laser untuk tugas ini. Jika lantai tidak tahap, anda mungkin perlu menggunakan shims atau melakukan pengisaran lantai untuk membetulkannya.
Lantai juga harus dapat menyokong berat pangkalan mesin CNC dan mesin itu sendiri. Semak beban lantai - kapasiti galas dan pastikan ia memenuhi spesifikasi pengeluar. Untuk mesin CNC yang berat - tugas, tetulang lantai tambahan mungkin diperlukan.
Langkah 2: Memunggah dan Pemeriksaan
Sebaik sahaja tapak siap, berhati -hati memunggah pangkalan mesin CNC dari kenderaan pengangkutan. Gunakan peralatan mengangkat yang betul, seperti kren atau forklift, untuk mengelakkan sebarang kerosakan pada pangkalan. Pastikan titik pengangkat dikenal pasti dengan betul dan digunakan mengikut arahan pengeluar.
Selepas memunggah, lakukan pemeriksaan menyeluruh mengenai asas mesin CNC. Semak sebarang kerosakan yang kelihatan, seperti retak, penyok, atau calar. Periksa lubang pemasangan, pin penjajaran, dan komponen kritikal lain untuk memastikan mereka berada dalam keadaan baik. Jika anda mendapati sebarang kerosakan, hubungi pembekal dengan segera. Sebagai pembekal, kami sentiasa berdiri di belakang kualiti produk kami dan bersedia membantu dengan sebarang isu.
Langkah 3: Menempatkan Pangkalan
Poskan asas mesin CNC di lantai yang disediakan menggunakan kren atau peralatan mengangkat lain. Gunakan alat penjajaran, seperti sistem penjajaran laser atau instrumen pengukur ketepatan, untuk memastikan asas diposisikan dengan tepat. Penjajaran adalah penting untuk fungsi mesin yang betul, kerana ia mempengaruhi ketepatan operasi pemesinan.
Selaraskan pangkalan dengan pusat mesin dan pastikan ia selari dengan lantai. Anda mungkin perlu menggunakan shims untuk menyesuaikan ketinggian dan tahap asas. Letakkan shims sama rata di bawah pangkalan untuk mengedarkan berat badan secara merata. Sebaik sahaja asas berada di kedudukan yang betul, buat sementara waktu itu menggunakan bolt atau pengapit.
Langkah 4: meratakan pangkalan
Meningkatkan asas mesin CNC adalah langkah kritikal dalam proses pemasangan. Gunakan tahap ketepatan yang tinggi untuk memeriksa tahap mendatar dan menegak asas. Laraskan shims seperti yang diperlukan untuk mencapai tahap ketepatan yang diperlukan. Tahap asas harus berada dalam toleransi yang ditentukan oleh pengilang.
Adalah penting untuk memeriksa tahap dari pelbagai arah untuk memastikan asasnya benar -benar tahap. Buat pelarasan kecil secara beransur -ansur dan semak semula tahap selepas setiap pelarasan. Proses ini mungkin mengambil sedikit masa, tetapi penting untuk prestasi jangka panjang mesin.
Langkah 5: Grouting
Grouting adalah proses mengisi ruang antara pangkalan mesin CNC dan lantai dengan bahan grout khas. Grouting membantu memindahkan beban dari pangkalan ke lantai secara merata dan memberikan kestabilan tambahan kepada mesin.
Sebelum grouting, bersihkan lantai dan permukaan asas untuk memastikan lekatan yang baik. Campurkan grout mengikut arahan pengeluar. Tuangkan grout perlahan -lahan ke dalam ruang antara pangkalan dan lantai, bermula dari satu hujung dan berjalan ke arah yang lain. Gunakan kancing atau penggetar untuk mengeluarkan sebarang gelembung udara dan pastikan grout mengisi semua jurang.
Benarkan grout untuk menyembuhkan masa yang disyorkan sebelum meneruskan dengan langkah seterusnya. Masa pengawetan bergantung kepada jenis grout yang digunakan dan keadaan persekitaran.
Langkah 6: Pengetatan dan penjajaran akhir
Selepas grout telah sembuh, keluarkan bolt sementara atau pengapit dan ketatkan bolt pemasangan kekal ke tork yang ditentukan. Gunakan sepana tork untuk memastikan bolt diketatkan secara merata dan tork yang betul. Lebih - Mengetatkan atau di bawah - Mengetatkan bolt boleh menyebabkan masalah, seperti pengagihan tekanan yang tidak sekata dan melonggarkan pangkalan dari masa ke masa.
Re - Semak penjajaran dan tahap asas mesin CNC selepas mengetatkan bolt. Buat sebarang pelarasan yang diperlukan untuk memastikan asas masih berada di kedudukan yang betul. Pemeriksaan penjajaran akhir ini adalah penting untuk memastikan mesin akan beroperasi dengan tepat.
Langkah 7: Menghubungkan utiliti
Sebaik sahaja asas dipasang dan diselaraskan dengan betul, sudah tiba masanya untuk menyambungkan utiliti. Ini termasuk sistem elektrik, hidraulik, dan penyejuk. Ikuti gambarajah pendawaian pengeluar dan arahan pemasangan dengan teliti untuk memastikan sambungan semua utiliti yang betul.
Pastikan semua sambungan elektrik selamat dan berasaskan dengan betul untuk mencegah bahaya elektrik. Semak sistem hidraulik dan penyejuk untuk kebocoran dan pastikan ia berfungsi dengan baik. Uji sistem kawalan mesin untuk mengesahkan bahawa semua fungsi berfungsi seperti yang diharapkan.
Langkah 8: Ujian dan Pentauliahan
Selepas semua langkah pemasangan dan sambungan selesai, sudah tiba masanya untuk menguji mesin CNC. Lakukan satu siri ujian berjalan untuk memeriksa prestasi, ketepatan, dan fungsi mesin. Mulakan dengan program ujian mudah dan secara beransur -ansur meningkatkan kerumitan kerana mesin terbukti berfungsi dengan betul.
Semasa ujian berjalan, pantau mesin dengan teliti untuk sebarang bunyi yang tidak normal, getaran, atau isu -isu lain. Semak ketepatan pemesinan dengan mengukur dimensi bahagian ujian. Jika anda menghadapi sebarang masalah, selesaikannya dengan segera atau hubungi pembekal untuk mendapatkan bantuan.
Sebaik sahaja mesin melepasi semua ujian, ia bersedia untuk pentauliahan. Melatih pengendali bagaimana menggunakan mesin dengan selamat dan berkesan. Sediakan mereka dengan manual dan dokumentasi yang diperlukan.
Kesimpulan
Pemasangan asas mesin CNC yang betul adalah proses yang kompleks tetapi penting. Dengan mengikuti langkah -langkah yang digariskan dalam blog ini, anda dapat memastikan bahawa mesin CNC anda beroperasi dengan yang terbaik dan memberikan hasil pemesinan yang tepat dan boleh dipercayai.

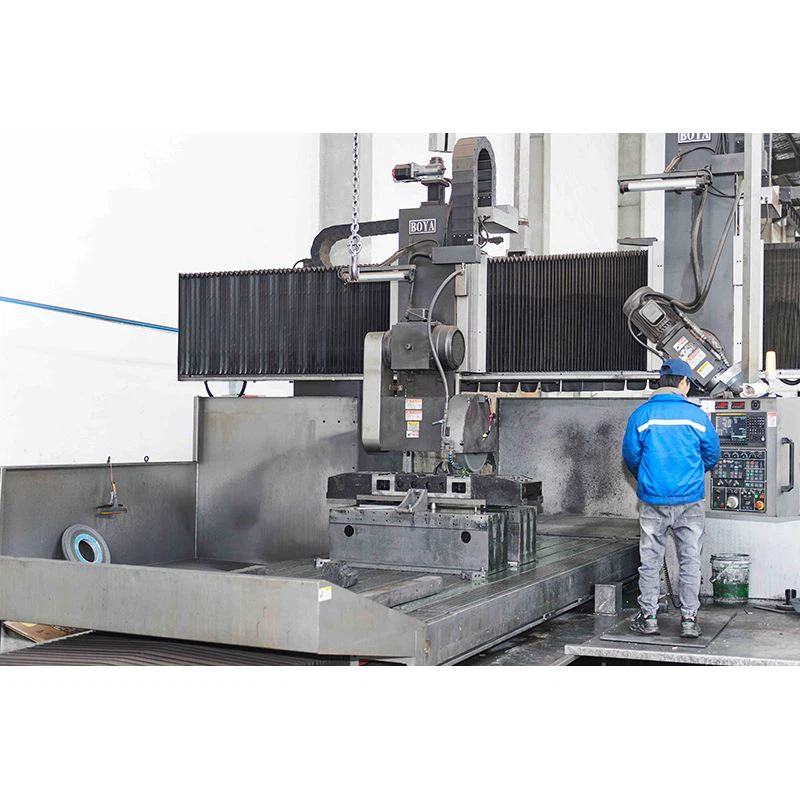

Sebagai pembekalPangkalan mesin CNC, kami menawarkan pelbagai pangkalan berkualiti tinggi, termasukKilang Gantry PrecisiondanPangkalan mesin pemotong paip. Produk kami direka untuk memenuhi standard kualiti dan prestasi tertinggi.
Jika anda berada di pasaran untuk pangkalan mesin CNC atau memerlukan bantuan lanjut dengan pemasangan dan penyelenggaraan, kami menggalakkan anda menghubungi kami untuk perbincangan terperinci. Pasukan pakar kami bersedia membantu anda mencari penyelesaian yang tepat untuk keperluan khusus anda.
Rujukan
- "Panduan Pemasangan dan Penyelenggaraan Mesin CNC", Penerbitan Standard Industri
- "Buku Panduan Pemesinan Ketepatan", Teknologi Teknologi Pemesinan
- Manual pemasangan pengeluar untuk mesin dan pangkalan CNC
