Bagaimanakah takal tali pinggang berfungsi?
Sebagai pembekal takal tali pinggang, saya mempunyai keistimewaan untuk menyaksikan secara langsung peranan penting yang dimainkan oleh peranti mudah tetapi cerdik ini dalam sistem mekanikal yang tidak terkira banyaknya. Takal tali pinggang ialah komponen asas dalam penghantaran kuasa, dan memahami cara ia berfungsi adalah penting bagi sesiapa yang terlibat dalam kejuruteraan, pembuatan, atau pun hanya ingin tahu tentang kerja dalaman jentera.
Struktur Asas Takal Tali Pinggang
Takal tali pinggang pada asasnya ialah roda dengan rim beralur di sekeliling lilitannya. Alur ini direka bentuk untuk memegang tali pinggang, yang boleh menjadi tali pinggang rata, tali pinggang V, atau tali pinggang masa, bergantung pada aplikasi. Takal biasanya dipasang pada aci, dan ia boleh sama ada takal pemacu (disambungkan kepada sumber kuasa seperti motor elektrik) atau takal yang dipacu (disambungkan kepada jentera yang perlu dikuasakan).
Bahan takal tali pinggang boleh berbeza-beza secara meluas. Bahan biasa termasuk besi tuang, keluli, aluminium, dan juga plastik. Takal besi tuang terkenal dengan kekuatan dan ketahanan yang tinggi, menjadikannya sesuai untuk aplikasi tugas berat. Takal keluli menawarkan keseimbangan yang baik antara kekuatan dan kos, manakala takal aluminium adalah ringan, yang bermanfaat dalam aplikasi di mana pengurangan berat adalah penting, seperti dalam beberapa sistem automotif dan aeroangkasa. Takal plastik sering digunakan dalam aplikasi beban rendah di mana rintangan kakisan dan operasi senyap dikehendaki.
Prinsip Operasi
Prinsip asas di sebalik sistem takal tali pinggang ialah pemindahan gerakan putaran dan kuasa dari satu aci ke aci yang lain melalui penggunaan tali pinggang. Apabila takal pemanduan berputar, ia menyebabkan tali pinggang bergerak. Geseran antara tali pinggang dan permukaan beralur takal memastikan tali pinggang mencengkam takal dengan kuat, mengelakkan gelinciran (dalam keadaan yang ideal). Apabila tali pinggang bergerak, ia memindahkan gerakan ke takal yang didorong, menyebabkan ia berputar.
Nisbah diameter takal pacuan dan pacuan menentukan hubungan kelajuan dan tork antara kedua-dua aci. Jika takal pemacu mempunyai diameter yang lebih besar daripada takal yang dipacu, takal yang dipacu akan berputar pada kelajuan yang lebih tinggi daripada takal pemacu, tetapi dengan tork yang lebih rendah. Sebaliknya, jika takal yang digerakkan mempunyai diameter yang lebih besar, ia akan berputar pada kelajuan yang lebih rendah tetapi dengan tork yang lebih tinggi. Prinsip ini digunakan dalam banyak aplikasi, seperti dalam transmisi automotif dan jentera perindustrian, untuk mencapai kelajuan dan output tork yang diingini.
Jenis Takal Tali Pinggang dan Aplikasinya
V - Takal Tali Pinggang
Takal tali pinggang V adalah salah satu jenis takal tali pinggang yang paling biasa digunakan. Mereka mempunyai alur berbentuk V yang sepadan dengan keratan rentas tali pinggang V. Bentuk V menyediakan kawasan sentuhan yang lebih besar antara tali pinggang dan takal, yang meningkatkan daya geseran dan membolehkan penghantaran kuasa yang lebih tinggi berbanding tali pinggang rata. Takal tali pinggang V digunakan secara meluas dalam jentera perindustrian, seperti sistem penghantar, pam, dan pemampat. Sebagai contoh, dalam sistem penghantar, takal tali pinggang V pada aci motor memacu tali pinggang, yang kemudiannya menggerakkan tali pinggang penghantar, mengangkut barang dari satu tempat ke tempat lain.
Takal Tali Pinggang Masa
Takal tali pinggang masa, juga dikenali sebagai takal tali pinggang bergigi, mempunyai gigi pada lilitannya yang bercantum dengan gigi pada tali pinggang masa. Penglibatan positif ini memastikan tiada kegelinciran antara takal dan tali pinggang, menjadikannya sesuai untuk aplikasi di mana penyegerakan putaran yang tepat diperlukan, seperti dalam aci sesondol dan aci engkol enjin pembakaran dalaman. Dalam enjin kereta, tali pinggang pemasaan menyambungkan aci engkol ke aci sesondol, memastikan injap membuka dan menutup pada masa yang betul berbanding dengan pergerakan omboh.
Takal Tali Pinggang Rata
Takal tali pinggang rata mempunyai permukaan rata di sekeliling rimnya. Tali pinggang rata sering digunakan dalam aplikasi di mana penghantaran kos rendah dan kelajuan tinggi diperlukan. Ia biasanya digunakan dalam mesin tekstil, peralatan kerja kayu, dan beberapa mesin industri lama. Permukaan rata takal membolehkan tali pinggang berjalan dengan lancar, dan kesederhanaan reka bentuk menjadikannya mudah untuk dipasang dan diselenggara.
Komponen Berkaitan dengan Takal Tali Pinggang

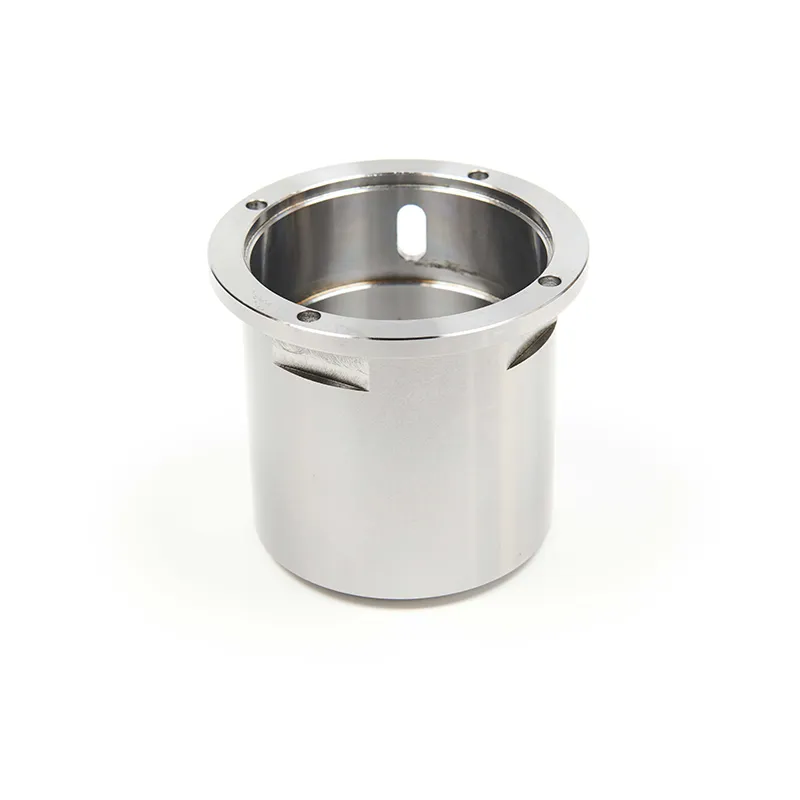

Selain takal tali pinggang itu sendiri, terdapat beberapa komponen lain yang sering digunakan bersama-sama dengannya. Sebagai contoh,Lengan Aciialah komponen silinder yang digunakan untuk melindungi aci dan menyediakan permukaan licin untuk takal berputar. Ia juga boleh digunakan untuk melaraskan kedudukan takal pada aci.
Sproketmerupakan satu lagi komponen penting. Spacer digunakan untuk mengekalkan jarak yang betul antara takal pada aci, memastikan ketegangan dan penjajaran tali pinggang yang betul. Ia boleh didapati dalam bahan dan saiz yang berbeza untuk disesuaikan dengan pelbagai aplikasi.
Dalam sesetengah kes, sistem stereng juga boleh menggunakan takal tali pinggang.Aksesori Motor Roda Sterengboleh termasuk takal tali pinggang yang merupakan sebahagian daripada mekanisme stereng kuasa. Takal ini membantu dalam memindahkan kuasa dari motor ke sistem stereng, menjadikannya lebih mudah untuk memutar stereng.
Penyelenggaraan dan Penyelesaian Masalah
Penyelenggaraan sistem takal tali pinggang yang betul adalah penting untuk memastikan operasi yang cekap dan boleh dipercayai. Salah satu aspek penyelenggaraan yang paling penting ialah pelarasan ketegangan tali pinggang. Jika tali pinggang terlalu longgar, ia mungkin tergelincir, mengakibatkan penghantaran kuasa berkurangan dan peningkatan haus pada tali pinggang dan takal. Sebaliknya, jika tali pinggang terlalu ketat, ia boleh memberi tekanan yang berlebihan pada galas dan aci, yang membawa kepada kegagalan pramatang.
Pemeriksaan tetap tali pinggang dan takal juga perlu. Cari tanda-tanda haus, seperti retak, berjumbai, atau berkaca pada tali pinggang, dan tanda-tanda kerosakan atau haus berlebihan pada takal, seperti alur usang. Gantikan mana-mana komponen yang haus atau rosak secepat mungkin untuk mengelakkan kerosakan selanjutnya pada sistem.
Jika anda menghadapi masalah dengan sistem takal tali pinggang anda, seperti bunyi bising, getaran atau penghantaran kuasa yang berkurangan, adalah penting untuk menyelesaikan masalah tersebut. Periksa ketegangan tali pinggang, penjajaran takal, dan keadaan galas. Dalam sesetengah kes, masalahnya mungkin disebabkan oleh takal yang tidak sejajar atau galas yang haus, yang boleh diperbaiki dengan mudah dengan menjajarkan semula takal atau menggantikan galas.
Kesimpulan
Takal tali pinggang adalah komponen yang mudah tetapi sangat penting dalam sistem mekanikal. Keupayaan mereka untuk memindahkan kuasa dan pergerakan dengan cekap dan boleh dipercayai menjadikan mereka amat diperlukan dalam pelbagai aplikasi, daripada jentera perindustrian kepada enjin automotif. Sebagai pembekal takal tali pinggang, saya memahami kepentingan menyediakan takal berkualiti tinggi dan komponen yang berkaitan untuk memenuhi pelbagai keperluan pelanggan kami.
Jika anda berada di pasaran untuk takal tali pinggang atau sebarang aksesori yang berkaitan, kami amat berbesar hati untuk membantu anda. Pasukan pakar kami boleh memberi anda nasihat profesional tentang pemilihan, pemasangan dan penyelenggaraan sistem takal tali pinggang. Sama ada anda memerlukan takal kecil untuk projek DIY atau penyelesaian industri berskala besar, kami mempunyai produk dan kepakaran untuk memenuhi keperluan anda. Hubungi kami hari ini untuk memulakan perbincangan perolehan dan dapatkan penyelesaian pulley tali pinggang yang sempurna untuk keperluan anda.
Rujukan
- Norton, RL (2004). Reka Bentuk Mesin: Pendekatan Bersepadu. Pearson Prentice Hall.
- Shigley, JE, & Mischke, CR (2001). Reka Bentuk Kejuruteraan Mekanikal. McGraw - Bukit.
